Cum se calculează capacitatea unui condensator?
În calitate de furnizor de condensatoare, întâlnesc adesea clienți care sunt dornici să înțeleagă cum să calculeze capacitatea unui condensator. Aceste cunoștințe sunt cruciale, deoarece influențează direct eficiența și eficacitatea diferitelor procese industriale. În această postare pe blog, vă voi ghida prin pașii și factorii cheie implicați în calcularea capacității unui condensator.
În primul rând, este esențial să înțelegem ce înțelegem prin capacitatea unui condensator. Capacitatea unui condensator se referă la capacitatea sa de a transfera căldură de la un fluid fierbinte (de obicei un vapori) la un mediu de răcire (cum ar fi apa sau aerul), condensând astfel vaporii într-un lichid. Acest proces de transfer de căldură este măsurat în termeni de cantitate de căldură care poate fi îndepărtată pe unitatea de timp, de obicei exprimată în wați (W) sau unități termice britanice pe oră (BTU/h).
1. Determinați sarcina termică
Primul pas în calcularea capacității condensatorului este determinarea sarcinii termice. Sarcina termică reprezintă cantitatea de căldură care trebuie îndepărtată din vapori pentru a-l condensa. Acesta poate fi calculat folosind următoarea formulă:
$Q = m \times \Delta H$
Unde:
- $Q$ este sarcina termică (în jouli sau BTU)
- $m$ este debitul masic al vaporilor (în kg/s sau lb/h)
- $\Delta H$ este modificarea de entalpie a vaporilor în timpul condensului (în J/kg sau BTU/lb)
Modificarea entalpiei $\Delta H$ poate fi obținută din tabele de abur sau din bazele de date de proprietăți termodinamice. Aceste tabele oferă valorile entalpie specifice ale vaporilor la diferite temperaturi și presiuni. Scăzând entalpia vaporilor înainte de condensare din entalpia lichidului după condensare, puteți determina modificarea entalpiei.
De exemplu, să presupunem că avem un vapor cu un debit masic de 10 kg/s și o modificare de entalpie de 2000 kJ/kg în timpul condensării. Sarcina termică ar fi:
$Q = 10 \text{ kg/s} \times 2000 \text{ kJ/kg} = 20000 \text{ kJ/s} = 20000000 \text{ W}$
2. Luați în considerare diferența de temperatură medie logaritmică (LMTD)
Următorul factor de luat în considerare este diferența de temperatură medie logaritmică (LMTD). LMTD este o măsură a diferenței medii de temperatură dintre vaporii fierbinți și mediul de răcire pe lungimea condensatorului. Este folosit pentru a ține seama de faptul că diferența de temperatură dintre cele două fluide se modifică de-a lungul condensatorului.
Formula de calcul a LMTD este:
$LMTD=\frac{\Delta T_1 - \Delta T_2}{\ln(\frac{\Delta T_1}{\Delta T_2})}$
Unde:
- $\Delta T_1$ este diferența de temperatură dintre vaporii fierbinți și mediul de răcire la un capăt al condensatorului
- $\Delta T_2$ este diferența de temperatură dintre vaporii fierbinți și mediul de răcire la celălalt capăt al condensatorului
LMTD este un parametru important deoarece afectează rata de transfer de căldură. Un LMTD mai mare are ca rezultat, în general, o rată mai mare de transfer de căldură.
3. Determinați coeficientul global de transfer de căldură (U)
Coeficientul global de transfer de căldură (U) reprezintă capacitatea condensatorului de a transfera căldură de la vaporii fierbinți în mediul de răcire. Ea ia în considerare rezistența termică a pereților condensatorului, factorul de murdărie și coeficienții de transfer de căldură convectivi atât pe partea de vapori, cât și pe cea a mediului de răcire.
Coeficientul global de transfer de căldură poate fi determinat experimental sau estimat folosind corelații bazate pe tipul de condensator, proprietățile fluidului și condițiile de curgere. Valorile tipice ale U pentru diferite tipuri de condensatoare variază de la 200 la 2000 W/(m²·K).
4. Calculați capacitatea condensatorului
După ce ați determinat sarcina termică, LMTD și coeficientul global de transfer de căldură, puteți calcula capacitatea condensatorului folosind următoarea formulă:
$Q = U \times A \times LMTD$
Unde:
- $Q$ este sarcina termică (în wați sau BTU/h)
- $U$ este coeficientul global de transfer de căldură (în W/(m²·K) sau BTU/(hr·ft²·°F))
- $A$ este aria de transfer de căldură a condensatorului (în m² sau ft²)
- $LMTD$ este diferența de temperatură medie logaritmică (în K sau °F)
Prin rearanjarea formulei, puteți rezolva pentru zona de transfer de căldură $A$:
$A=\frac{Q}{U \times LMTD}$
De exemplu, să presupunem că avem o sarcină termică de 20000000 W, un coeficient global de transfer de căldură de 500 W/(m²·K) și un LMTD de 20 K. Zona necesară de transfer de căldură ar fi:
$A=\frac{20000000 \text{ W}}{500 \text{ W/(m²·K)} \times 20 \text{ K}} = 200 \text{ m²}$
Alți factori de luat în considerare
Pe lângă calculele de mai sus, există câțiva alți factori care pot afecta capacitatea unui condensator. Acestea includ:
- Fouling: În timp, suprafețele condensatorului se pot murdări cu murdărie, calcar sau alți contaminanți. Acest lucru poate reduce coeficientul global de transfer de căldură și poate crește rezistența termică, reducând astfel capacitatea condensatorului. Curățarea și întreținerea regulată sunt esențiale pentru a preveni murdărirea.
- Debitele: Debitele de vapori și ale mediului de răcire pot afecta și capacitatea condensatorului. Debitele mai mari au ca rezultat, în general, coeficienți mai mari de transfer de căldură și performanțe mai bune de transfer de căldură. Cu toate acestea, debitele excesive pot crește și căderea de presiune și consumul de energie.
- Proiectarea condensatorului: Designul condensatorului, inclusiv tipul de tuburi, aranjamentul tuburilor și configurația carcasei, poate avea un impact semnificativ asupra capacității condensatorului. Diferite modele sunt potrivite pentru diferite aplicații și condiții de operare.

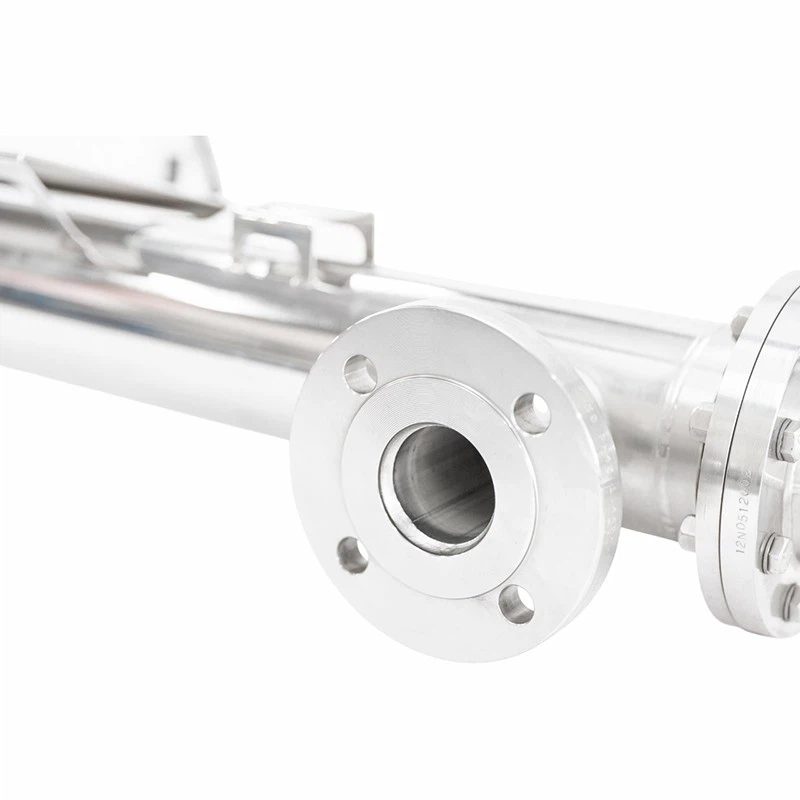

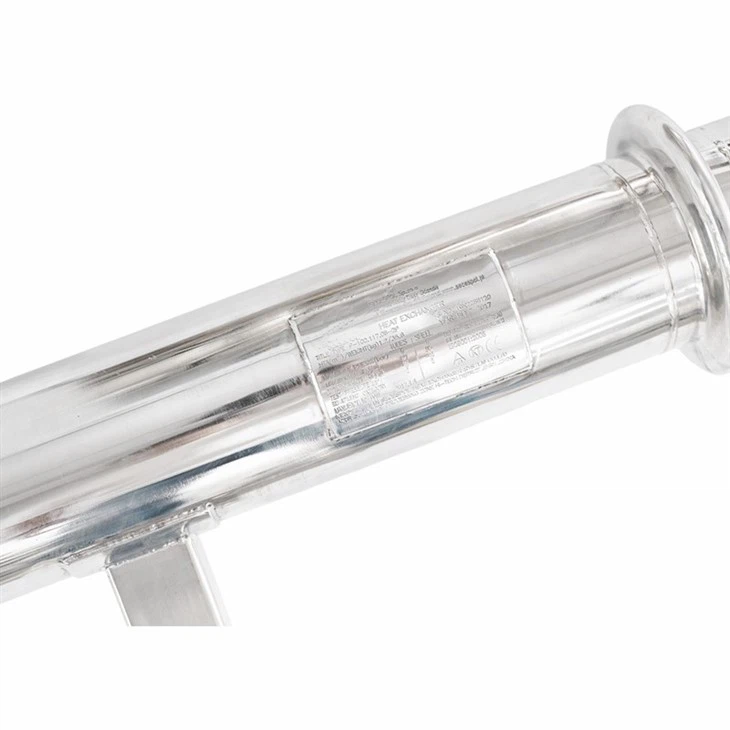

La compania noastră, oferim o gamă largă de condensatoare pentru a răspunde nevoilor diverse ale clienților noștri. Produsele noastre includSchimbător de căldură cu folie tubulară dublă pentru industria farmaceutică,Schimbător de căldură din oțel carbon, șiSchimbător de căldură tubular din oțel carbon. Inginerii noștri cu experiență vă pot ajuta să selectați condensatorul potrivit pentru aplicația dvs. și să vă ofere calcule precise ale capacității.
Dacă sunteți interesat să achiziționați un condensator sau aveți nevoie de mai multe informații despre produsele noastre, vă rugăm să nu ezitați să ne contactați. Ne angajăm să vă oferim produse de înaltă calitate și servicii excelente pentru clienți.
Referințe
- Incropera, FP și DeWitt, DP (2002). Fundamentele transferului de căldură și masă. John Wiley & Sons.
- Kern, DQ (1950). Proces de transfer de căldură. McGraw-Hill.
- Perry, RH și Green, DW (1997). Manualul inginerilor chimiști al lui Perry. McGraw-Hill.
