Proiectarea unui schimbător de căldură cu 304 plăci pentru recuperarea căldurii reziduale poate fi un joc - schimbător pentru multe industrii. În calitate de furnizor de schimbător de căldură cu 304 plăci, am văzut de prima dată cum aceste dispozitive pot îmbunătăți semnificativ eficiența energetică și pot reduce costurile operaționale. În acest blog, vă voi parcurge pașii cheie pentru a proiecta un schimbător de căldură cu 304 plăci pentru recuperarea căldurii reziduale.
Înțelegerea elementelor de bază ale schimbătorilor de căldură de 304 de plăci
În primul rând, să vorbim despre ce este un schimbător de căldură cu 304 plăci. Oțelul inoxidabil 304 este o alegere populară a materialului pentru schimbătoarele de căldură, deoarece este coroziune - rezistentă, durabilă și relativ accesibilă. Schimbătorii de căldură pentru plăci constau dintr -o serie de plăci subțiri, ondulate, care sunt stivuite. Ondulațiile creează un flux turbulent de lichide, ceea ce îmbunătățește eficiența transferului de căldură.
Când vine vorba de recuperarea căldurii reziduale, ideea este de a capta căldura care altfel ar fi irosită și de a o folosi pentru alte procese. Acest lucru nu numai că economisește energie, dar reduce și impactul asupra mediului al operațiunilor industriale.
Pasul 1: Evaluează sursa de căldură reziduală
Primul pas în proiectarea unui schimbător de căldură cu 304 plăci pentru recuperarea căldurii reziduale este de a înțelege sursa de căldură reziduală. Trebuie să știți următoarele:
- Temperatură: Care este temperatura fluxului de căldură reziduală? Acest lucru va determina diferența de temperatură disponibilă pentru transferul de căldură. De exemplu, dacă căldura reziduală este la o temperatură ridicată, puteți transfera mai multă căldură în lichidul rece.
- Debit: Cât de mult din lichidul de căldură reziduală curge pe unitatea de timp? Un debit mai mare înseamnă, în general, mai multă căldură, dar afectează și proiectarea schimbătorului de căldură.
- Compoziţie: Care este compoziția chimică a lichidului de căldură rezidual? Dacă conține substanțe corozive, oțelul inoxidabil 304 ar putea avea nevoie de protecție suplimentară sau de un tratament de suprafață diferit.
Pasul 2: Determinați cerințele de transfer de căldură
După ce ați evaluat sursa de căldură reziduală, trebuie să vă dați seama câtă căldură doriți să transferați. Aceasta depinde de utilizarea prevăzută a căldurii recuperate. De exemplu, dacă utilizați căldura recuperată pentru a încălzi un flux de apă de alimentare, trebuie să cunoașteți creșterea temperaturii dorite a apei de alimentare și a debitului acesteia.
Rata de transfer de căldură (Q) poate fi calculată folosind formula:
[Q = m \ times c_p \ times \ delta t]
unde (m) este debitul de masă al fluidului, (C_P) este capacitatea specifică de căldură a fluidului și (\ delta t) este diferența de temperatură dintre intrarea și ieșirea fluidului.
Pasul 3: Selectați geometria și configurația plăcii
Geometria plăcilor din schimbătorul de căldură joacă un rol crucial în eficiența transferului de căldură. Există diferite tipuri de geometrii de plăci, cum ar fi modelele de chevron, modelele de herringbone, etc. Alegerea geometriei depinde de caracteristicile fluxului și de cerințele de transfer de căldură.
De asemenea, trebuie să decideți configurația plăcii. Aceasta include numărul de plăci, distanțarea dintre plăci și aranjarea plăcilor (paralel sau contor - flux). Contor - aranjamentele de debit oferă, în general, o eficiență mai bună a transferului de căldură decât aranjamentele paralele - debit, deoarece mențin o diferență de temperatură mai constantă de -a lungul lungimii schimbătorului de căldură.
Pasul 4: Calculați zona de transfer de căldură
Zona de transfer de căldură (A) a schimbătorului de căldură a plăcilor este un parametru critic. Poate fi calculat folosind următoarea formulă:
[Q = u \ times a \ times \ delta t_ {lm}]
Unde (u) este coeficientul general de transfer de căldură și (\ delta t_ {lm}) este diferența de temperatură medie.
Coeficientul general de transfer de căldură (U) ține cont de rezistența termică a plăcilor, a lichidelor și a oricăror straturi de tâmpenie. Puteți estima (u) pe baza datelor experimentale sau a corelațiilor disponibile în literatura de specialitate.
Pasul 5: Luați în considerare căderea de presiune
Căderea de presiune este un alt factor important în proiectarea schimbătorului de căldură. O cădere de înaltă presiune înseamnă că este necesară mai multă energie pentru a pompa lichidele prin schimbătorul de căldură. Trebuie să vă asigurați că scăderea de presiune pe schimbătorul de căldură se află într -un interval acceptabil.
Căderea de presiune poate fi afectată de geometria plăcii, debitul și de vâscozitatea fluidelor. Puteți utiliza corelații empirice pentru a estima căderea de presiune și pentru a face ajustări la proiectare, dacă este necesar.
Pasul 6: Evaluează costul și întreținerea
Atunci când proiectați un schimbător de căldură cu 304 plăci pentru recuperarea căldurii reziduale, costurile și întreținerea sunt, de asemenea, considerente importante. Costul schimbătorului de căldură include costul plăcilor, garniturilor, cadrului și instalației. Trebuie să echilibrați performanța schimbătorului de căldură cu costul său.
Întreținerea este, de asemenea, crucială. 304 Oțelul inoxidabil este relativ ușor de curățat, dar în timp poate apărea în timp. Trebuie să luați în considerare cât de ușor este să accesați și să curățați plăcile și dacă garniturile trebuie înlocuite în mod regulat.
Schimbătoare de căldură conexe

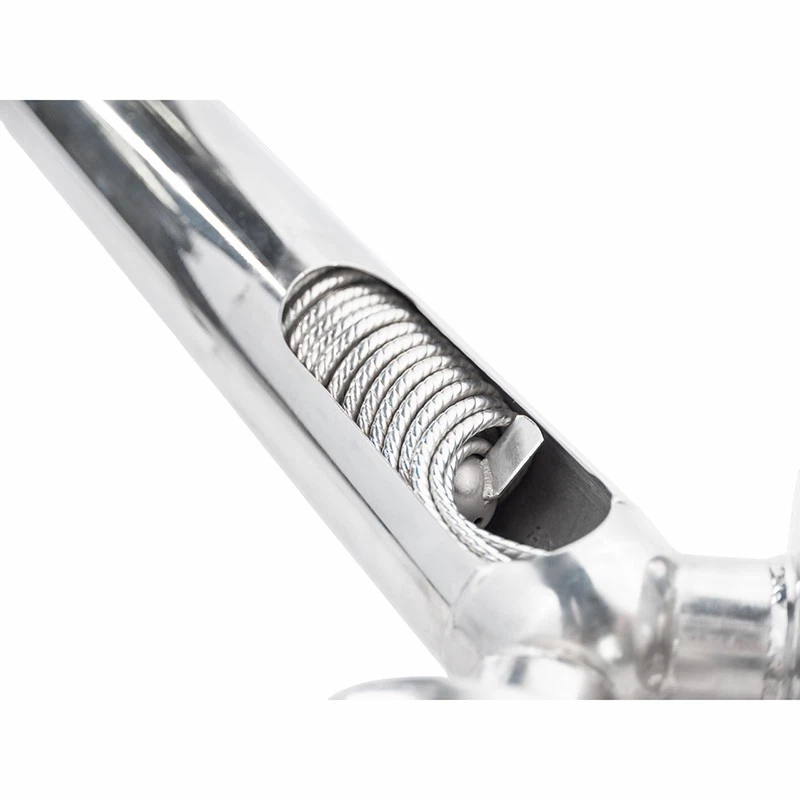

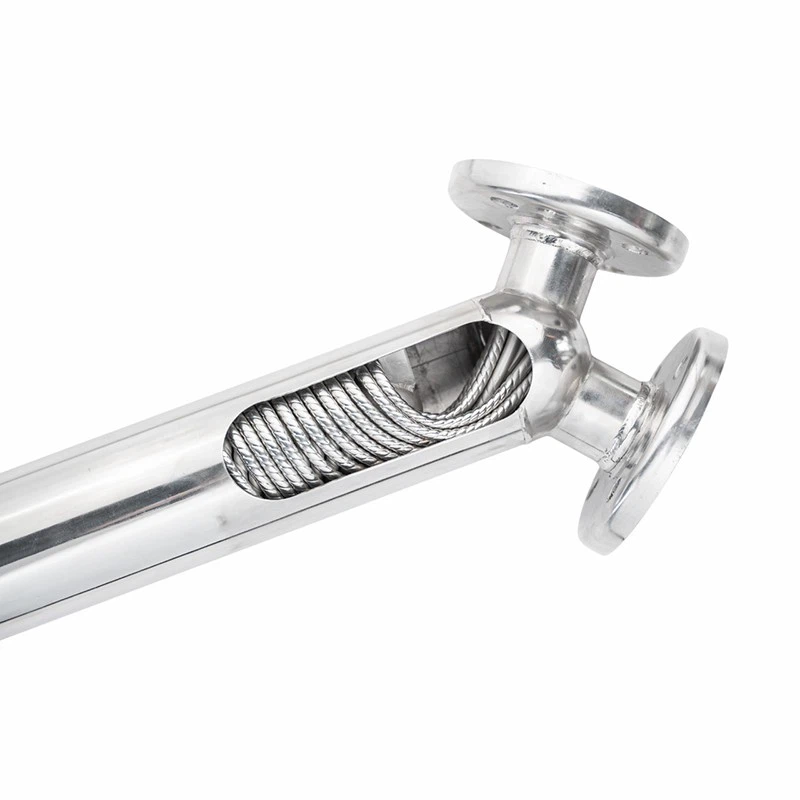

Dacă sunteți interesat de alte tipuri de schimbătoare de căldură, oferim și o varietate de opțiuni. De exemplu, TheSchimbător de căldură de coajă de titan și tubeste cunoscut pentru rezistența sa excelentă de coroziune, în special în medii chimice dure.316 Schimbător de căldură în coajă în spirală și tubOferă un grad ridicat de compactitate și transfer eficient de căldură. ȘiSchimbător de căldură din oțel din oțel din carboneste o opțiune cost -costuri pentru aplicații mai puțin corozive.
Concluzie
Proiectarea unui schimbător de căldură cu 304 plăci pentru recuperarea căldurii reziduale este un proces complex, dar plin de satisfacții. Urmărind pașii prezentate mai sus, puteți crea un schimbător de căldură care recuperează eficient căldura reziduală, economisește energie și reduce costurile operaționale.
Dacă sunteți interesat să achiziționați un schimbător de căldură cu 304 plăci pentru nevoile dvs. de recuperare a căldurii reziduale sau dacă aveți întrebări cu privire la procesul de proiectare, nu ezitați să vă contactați. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru cerințele dvs. specifice.
Referințe
- Incropera, FP, & DeWitt, DP (2002). Fundamentele transferului de căldură și masă. Wiley.
- Shah, RK, & Sekulic, DP (2003). Fundamentele proiectării schimbătorului de căldură. Wiley.
