Hei acolo! În calitate de furnizor de schimbătoare de căldură tubulară, am primit o mulțime de întrebări în ultimul timp despre cum să proiectez defecțiunile într-un schimbător de căldură cu coajă și tub. Deci, m -am gândit să împărtășesc o parte din cunoștințele și experiența mea pe acest subiect.
În primul rând, să vorbim despre ce sunt defectele și de ce sunt importante. Defecțiunile sunt plăci care sunt așezate în coaja unui schimbător de căldură cu coajă și tub. Principala lor lucrare este de a direcționa fluxul lichidului din partea cochiliei pe tuburi, ceea ce ajută la creșterea eficienței transferului de căldură. Forțând lichidul să curgă într -o manieră mai turbulentă, defecțiunile cresc contactul dintre lichid și tuburi, permițând un schimb de căldură mai bun.
Acum, când vine vorba de proiectarea defecțiunilor, există mai mulți factori pe care trebuie să -i luați în considerare. Primul este tipul de defecțiune. Există diferite tipuri de defecțiuni disponibile, cum ar fi defecțiuni segmentare, defecte de disc și alice și defecte de tijă. Fiecare tip are propriile avantaje și dezavantaje, iar alegerea depinde de cerințele specifice ale schimbătorului de căldură.

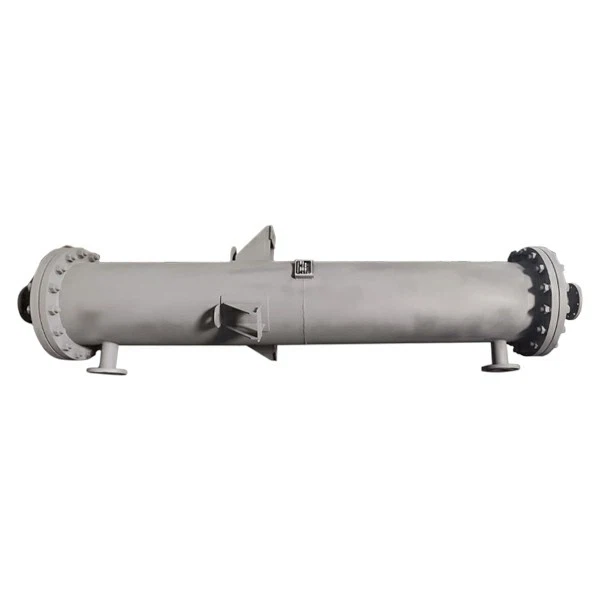

Deflecțiile segmentare sunt tipul cel mai des utilizat. Sunt practic plăci circulare cu un segment tăiat din ele. Aceste defecțiuni sunt ușor de fabricat și instalat și oferă performanțe bune de transfer de căldură. Cu toate acestea, ele pot provoca, de asemenea, o scădere de presiune relativ ridicată a lichidului din partea cochiliei, ceea ce ar putea fi o preocupare în unele aplicații. Puteți verificaSchimbător de căldură din oțel din oțel carboncare folosește adesea defecțiuni segmentare pentru un transfer eficient de căldură.
Defecțiunile de disc și alice constau din discuri alternative și plăci în formă de doughnut. Acest design ajută la reducerea căderii de presiune în comparație cu defecțiunile segmentare, menținând în același timp un nivel bun de transfer de căldură. Sunt o opțiune excelentă atunci când trebuie să vă echilibrați între eficiența transferului de căldură și scăderea presiunii.
Defecțiunile de tije sunt alcătuite din tije care sunt aranjate într -un model specific în jurul tuburilor. Acestea oferă o cădere de presiune foarte mică și pot fi utilizate în aplicații în care o scădere de joasă presiune este critică. Cu toate acestea, acestea sunt mai complexe de fabricat și este posibil să nu ofere o rată de transfer de căldură la fel de mare ca defecțiuni segmentare sau de disc și doughnut.
Un alt factor important în proiectarea defecțiunilor este distanțarea defecțiunilor. Distanța defecțită se referă la distanța dintre deflectorii consecutivi. O distanțare mai mică a defecțiunii duce, în general, la un coeficient de transfer de căldură mai mare, deoarece obligă fluidul să curgă într -un mod mai turbulent. Dar, crește și căderea de presiune. Pe de altă parte, o distanțare mai mare a defecțiunilor reduce căderea de presiune, dar poate duce la o rată de transfer de căldură mai mică. Deci, trebuie să găsiți echilibrul corect în funcție de nevoile dvs. specifice.
Tăierea defectă este, de asemenea, un parametru crucial. Tăierea defectă este procentul diametrului defectei care este îndepărtat pentru a permite să treacă lichidul. O tăietură mai mare a defecțiunilor înseamnă că poate trece mai mult lichid prin defecțiune, ceea ce reduce căderea de presiune. Cu toate acestea, poate reduce, de asemenea, eficiența transferului de căldură, deoarece lichidul poate să nu curgă pe tuburi la fel de eficient.
Selecția materialelor pentru defecțiuni este, de asemenea, ceva la care să ne gândim. Defecțiunile trebuie să fie confecționate dintr-un material care este compatibil cu lichidul din partea cochiliei. De exemplu, dacă lichidul este coroziv, va trebui să alegeți un material rezistent la coroziune, cum ar fi oțelul inoxidabil. La compania noastră, oferim o gamă largă deSchimbătoare de căldură tubularăcu bafuri fabricate din diferite materiale pentru a se potrivi cu diverse aplicații.
Acum, să vorbim despre procesul de proiectare. De obicei, începe cu definirea cerințelor procesului, cum ar fi debitele, temperaturile și presiunile fluidelor din partea cochiliei și a tubului. Pe baza acestor cerințe, puteți selecta apoi tipul adecvat de defecțiune, distanțare defectă și tăierea defectei.
Puteți utiliza câteva instrumente software pentru a vă ajuta cu proiectarea. Aceste instrumente pot simula fluxul de fluide și transferul de căldură în interiorul schimbătorului de căldură, permițându -vă să optimizați designul defecțiunilor. De asemenea, acestea vă pot ajuta să preziceți scăderea presiunii și performanța transferului de căldură a schimbătorului de căldură.
După ce aveți un design preliminar, este bine să faceți unele teste. Puteți construi un model la scară mică a schimbătorului de căldură și îl puteți testa în diferite condiții de operare. Acest lucru vă va ajuta să verificați designul și să faceți orice ajustări necesare.
În unele cazuri, poate fi necesar să luați în considerare și factorul de flăcări. Îndepărtarea este acumularea de depozite pe tuburi și defecțiuni, ceea ce poate reduce eficiența transferului de căldură în timp. Un design adecvat defecțiuni poate contribui la minimizarea defectării prin promovarea unui flux mai uniform al fluidului și reducerea zonelor în care se pot acumula depozite.

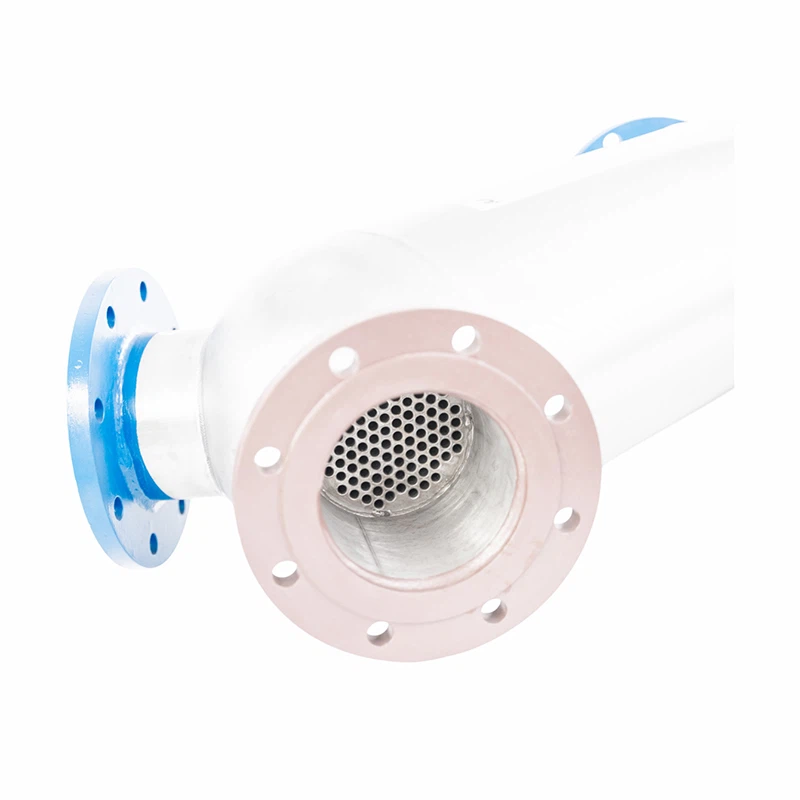

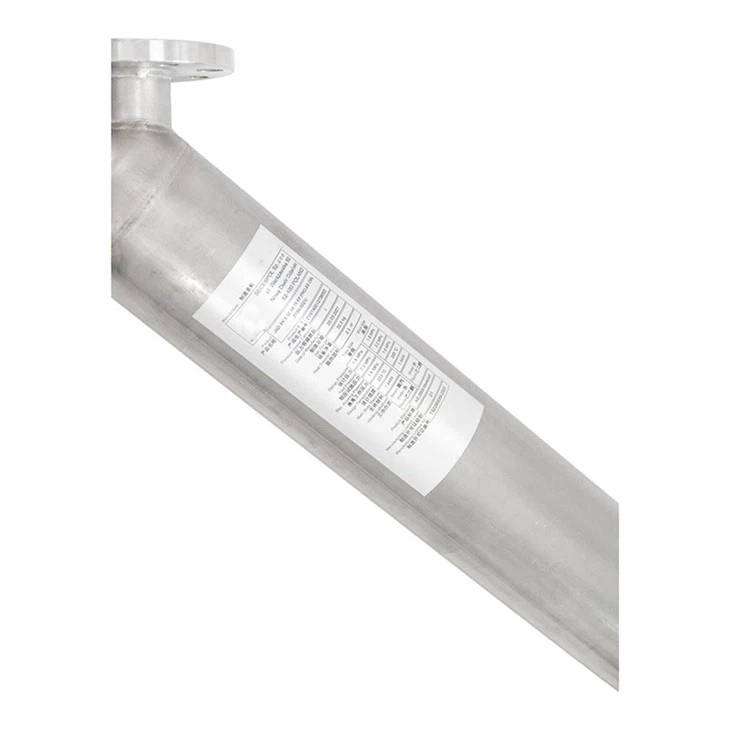

Dacă aveți de -a face cu un condensator, proiectarea defecțiunilor trebuie să fie adaptată procesului de condensare. Condensatoarele sunt utilizate pentru a transforma un vapori într -un lichid prin îndepărtarea căldurii. În aCondensator, defecțiunile trebuie să fie proiectate într -un mod care permite condensului să se scurgă corect și să nu interfereze cu fluxul de vapori.
În concluzie, proiectarea defecțiunilor într-un schimbător de căldură cu coajă și tub este o sarcină complexă, dar importantă. Necesită luarea în considerare atentă a diverșilor factori, cum ar fi tipul de deflectoare, distanțarea defecțiunilor, tăierea defecțiunilor, selecția materialelor și cerințele procesului. Prin obținerea corectă a proiectării defecțiunilor, puteți îmbunătăți semnificativ eficiența transferului de căldură și performanța schimbătorului de căldură.
Dacă sunteți pe piață pentru un schimbător de căldură tubular sau aveți nevoie de ajutor cu proiectarea defecțiunilor pentru schimbătorul de căldură existent, nu ezitați să ajungeți. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru nevoile dvs. specifice. Indiferent dacă sunteți în căutarea unui schimbător de căldură standard sau unul proiectat personalizat, v-am acoperit. Așadar, să începem o conversație și să vedem cum putem lucra împreună pentru a îndeplini cerințele dvs. de transfer de căldură.
Referințe
- Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2007). Fundamentele transferului de căldură și masă. Wiley.
- Kern, DQ (1950). Procesează transferul de căldură. McGraw-Hill.
