Repararea unui schimbător de căldură cu plăci este o abilitate crucială care poate economisi timp și bani pentru companiile care se bazează pe aceste dispozitive. În calitate de furnizor de schimbătoare de căldură cu plăci, am fost martor direct la importanța întreținerii și reparațiilor adecvate. În această postare pe blog, voi împărtăși câteva informații valoroase despre cum să reparați eficient un schimbător de căldură cu plăci.
Înțelegerea elementelor de bază ale schimbătoarelor de căldură cu plăci
Înainte de a vă scufunda în procesul de reparație, este esențial să înțelegeți componentele de bază și principiile de lucru ale unui schimbător de căldură cu plăci. Un schimbător de căldură cu plăci este format dintr-o serie de plăci subțiri, ondulate, stivuite împreună pentru a forma canale pentru fluidele calde și reci. Plăcile sunt de obicei realizate din oțel inoxidabil sau din alte materiale rezistente la coroziune și sunt sigilate cu garnituri pentru a preveni scurgerile.
Fluidele calde și reci curg prin canale alternative în schimbătorul de căldură, transferând căldura de la fluidul fierbinte la fluidul rece prin plăci. Acest design permite un transfer eficient de căldură cu o suprafață mare și un volum relativ mic. Schimbătoarele de căldură cu plăci sunt utilizate pe scară largă în diverse industrii, inclusiv HVAC, refrigerare, procesare chimică și prelucrare a alimentelor.
Probleme și simptome comune
Ca orice dispozitiv mecanic, schimbătoarele de căldură cu plăci pot întâmpina probleme în timp. Unele dintre cele mai frecvente probleme includ:
- Scurgere: Se pot produce scurgeri la garnituri sau plăci în sine. Acest lucru poate fi cauzat de instalarea necorespunzătoare, degradarea garniturii sau deteriorarea plăcii.
- Fouling: Murdăria este acumularea de murdărie, resturi sau calcar pe plăci, ceea ce poate reduce eficiența transferului de căldură și poate crește căderea de presiune pe schimbătorul de căldură.
- Coroziune: Coroziunea poate apărea din cauza prezenței fluidelor corozive sau a unor medii agresive. Acest lucru poate duce la subțierea plăcii, sâmburi și, în cele din urmă, la eșec.
- Deformarea plăcilor: Deformarea plăcii poate apărea din cauza presiunii excesive, temperaturii sau solicitărilor mecanice. Acest lucru poate face ca plăcile să se deformeze sau să se îndoaie, afectând distribuția fluxului și performanța transferului de căldură.
Simptomele acestor probleme pot include eficiența redusă a transferului de căldură, creșterea căderii de presiune, scurgeri și zgomot sau vibrații anormale. Dacă observați oricare dintre aceste simptome, este important să luați măsuri prompte pentru a preveni alte daune.
Inspecție și diagnosticare
Primul pas în repararea unui schimbător de căldură cu plăci este efectuarea unei inspecții amănunțite pentru a identifica problema. Iată un ghid pas cu pas despre cum să inspectați un schimbător de căldură cu plăci:
- Opriți sistemul: Înainte de a inspecta schimbătorul de căldură, asigurați-vă că opriți sistemul și îl izolați de sursele de fluid. Acest lucru va preveni orice pericol potențial și va asigura siguranța dumneavoastră.
- Scoateți capacele: Scoateți capacele de capăt ale schimbătorului de căldură pentru a avea acces la plăci și garnituri. Aveți grijă să nu deteriorați garniturile sau plăcile în timpul acestui proces.
- Verificați garniturile: Verificați garniturile pentru semne de uzură, deteriorare sau degradare. Căutați crăpături, rupturi sau bucăți lipsă. Dacă garniturile sunt deteriorate, acestea vor trebui înlocuite.
- Inspectați plăcile: Examinați plăcile pentru semne de murdărie, coroziune sau deformare. Căutați murdărie, resturi sau depuneri pe suprafața plăcilor. Verificați dacă există semne de sâmburi, subțiere sau deformare. Dacă plăcile sunt grav deteriorate, este posibil să fie nevoie să fie înlocuite.
- Verificați canalele de curgere: Inspectați canalele de curgere dintre plăci pentru a vă asigura că sunt libere și neobstrucționate. Căutați semne de blocaj sau debit restricționat.
- Măsurați căderea de presiune: Folosiți un manometru pentru a măsura căderea de presiune pe schimbătorul de căldură. Comparați valoarea măsurată cu specificațiile de proiectare pentru a determina dacă există o cădere excesivă de presiune.
- Efectuați un test de scurgere: Dacă există o suspectare de scurgere, efectuați un test de scurgere folosind o metodă adecvată, cum ar fi un test de presiune sau un test de penetrare a colorantului. Acest lucru vă va ajuta să identificați locația și amploarea scurgerii.
Pe baza rezultatelor inspecției, puteți diagnostica problema și puteți determina metoda de reparație adecvată.
Repararea unui schimbător de căldură cu plăci
Odată ce ați identificat problema, puteți continua cu procesul de reparare. Iată câteva metode comune de reparații pentru schimbătoarele de căldură cu plăci:
- Inlocuire garnitura: Dacă garniturile sunt deteriorate sau uzate, acestea vor trebui înlocuite. Asigurați-vă că utilizați tipul și dimensiunea corecte de garnituri pentru schimbătorul de căldură. Curățați bine canelurile garniturii de pe plăci înainte de a instala noile garnituri. Aplicați un etanșant adecvat pentru garnituri pentru a asigura o etanșare adecvată.
- Curățarea farfurii: Dacă plăcile sunt murdare, acestea pot fi curățate folosind o soluție de curățare chimică sau o metodă de curățare mecanică, cum ar fi perierea sau jet de apă la presiune înaltă. Urmați instrucțiunile producătorului și instrucțiunile de siguranță atunci când utilizați agenți de curățare chimici. Asigurați-vă că clătiți bine plăcile după curățare pentru a îndepărta orice substanțe chimice.
- Înlocuire plăci: Dacă plăcile sunt grav deteriorate sau corodate, este posibil să fie nevoie să fie înlocuite. Contactați furnizorul schimbătorului de căldură cu plăci pentru a obține plăcile de înlocuire corecte. Asigurați-vă că urmați cu atenție instrucțiunile de instalare pentru a asigura alinierea și etanșarea corespunzătoare.
- Repararea scurgerilor: Dacă există o scurgere la garnituri sau plăci, aceasta poate fi reparată folosind o metodă de etanșare adecvată, cum ar fi înlocuirea garniturii, sudarea sau lipirea epoxidică. Metoda de reparare va depinde de locația și amploarea scurgerii. Consultați-vă cu un profesionist dacă nu sunteți sigur cum să procedați.
Întreținere preventivă
Pentru a minimiza nevoia de reparații și pentru a prelungi durata de viață a schimbătorului de căldură cu plăci, este important să implementați un program de întreținere preventivă. Iată câteva sfaturi de întreținere preventivă:
- Inspecție regulată: Efectuați inspecții regulate ale schimbătorului de căldură pentru a detecta din timp orice probleme potențiale. Acest lucru vă poate ajuta să preveniți avariile majore și să reduceți costurile de reparație.
- Curatenie: Curăţaţi schimbătorul de căldură în mod regulat pentru a preveni murdărirea şi coroziunea. Urmați recomandările producătorului pentru frecvența și metoda de curățare.
- Inlocuire garnitura: Înlocuiți garniturile la intervale regulate pentru a asigura o etanșare adecvată. Acest lucru poate ajuta la prevenirea scurgerilor și la îmbunătățirea eficienței transferului de căldură.
- Monitorizare: Monitorizați parametrii de funcționare ai schimbătorului de căldură, cum ar fi temperatura, presiunea și debitul, pentru a detecta orice modificări anormale. Acest lucru vă poate ajuta să identificați potențialele probleme înainte ca acestea să provoace daune semnificative.
- Antrenamentul: Oferiți instruire personalului dumneavoastră de întreținere cu privire la modul de operare și întreținere corectă a schimbătorului de căldură cu plăci. Acest lucru vă poate ajuta să vă asigurați că echipamentul este utilizat corect și că orice problemă este rezolvată cu promptitudine.
Concluzie
Repararea unui schimbător de căldură cu plăci necesită o combinație de cunoștințe, abilități și experiență. Înțelegând componentele de bază și principiile de lucru ale schimbătorului de căldură, efectuând inspecții regulate și implementând un program de întreținere preventivă, puteți minimiza nevoia de reparații și puteți asigura funcționarea eficientă a echipamentului dumneavoastră.

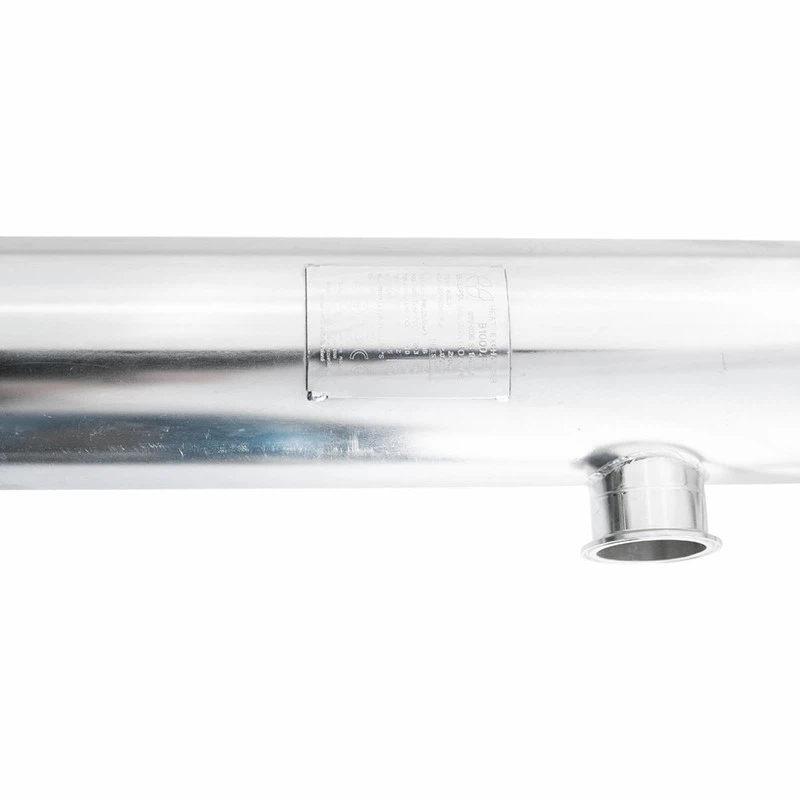

Dacă aveți nevoie de un schimbător de căldură cu plăci sau aveți întrebări despre reparații și întreținere, vă rugăm să nu ezitați să ne contactați. Suntem un furnizor lider de schimbătoare de căldură cu plăci de înaltă calitate, inclusivSchimbător de căldură tubular 316,Schimbător de căldură pentru prelucrarea alimentelor, șiSchimbător de căldură cu plăci 304. Echipa noastră de experți este întotdeauna gata să vă ajute cu nevoile dvs. de schimbător de căldură.
Referințe
- Manual de schimbător de căldură cu plăci, Alfa Laval
- Manual de proiectare a schimbătorului de căldură, McGraw-Hill
- Codul cazanelor și recipientelor sub presiune ASME, secțiunea VIII, diviziunea 1
