Hei acolo! În calitate de furnizor de alunecare HVAC, știu cât de crucial este să testați performanța acestor sisteme. În acest blog, voi împărtăși câteva sfaturi practice despre cum să testați performanța unui derapaj HVAC.
De ce testarea performanței contează

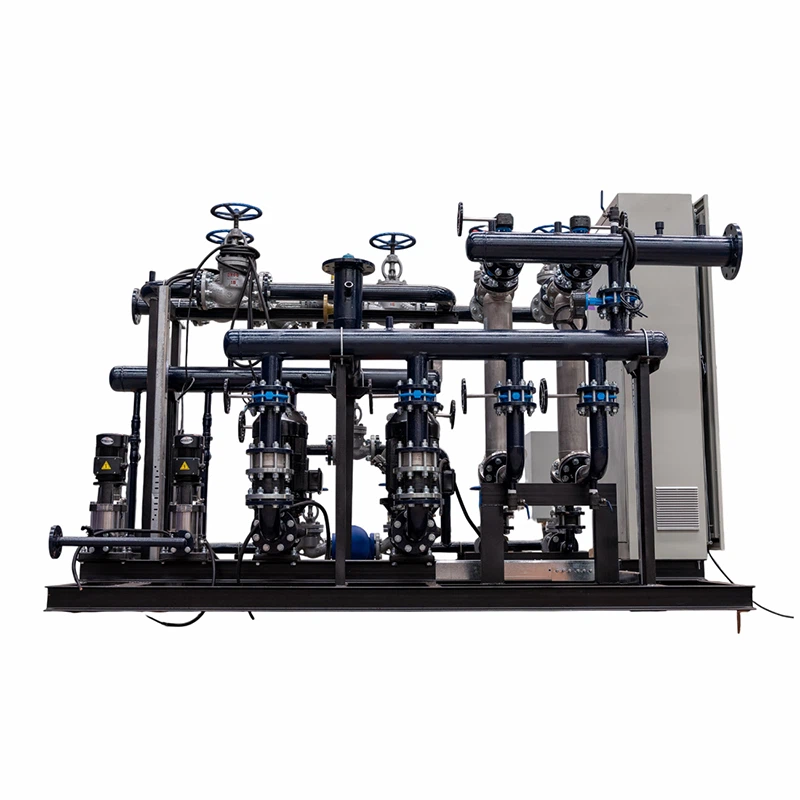

În primul rând, să vorbim despre motivul pentru care testarea performanței unei derapaje HVAC este atât de importantă. O derapaj HVAC este o unitate pre -fabricată, auto -conținută, care combină componentele de încălzire, ventilație și condiționare de aer. Este folosit în diverse setări, cum ar fiHVAC Skid pentru industria chimică,HVAC Skid pentru gospodărie, șiHVAC Skid pentru fabrică.
Testarea corectă a performanței asigură că derapajul poate îndeplini cerințele specifice ale cererii sale prevăzute. De exemplu, într -un cadru din industria chimică, derapajul HVAC trebuie să mențină niveluri stricte de temperatură și umiditate pentru a preveni reacțiile chimice să meargă cu fân. Într -o gospodărie, ar trebui să ofere un mediu de viață confortabil, în timp ce este eficient din punct de vedere al energiei. Și într -o fabrică, trebuie să se ocupe de un volum mare de aer și să păstreze condițiile de muncă în siguranță și confortabile pentru angajați.
Pre - Pregătirea testelor
Înainte de a începe testarea, trebuie să faceți câteva lucruri.
Revizuirea documentației
Parcurgeți toată documentația tehnică a Skid HVAC. Aceasta include specificațiile de proiectare, manualele de instalare și orice rapoarte de testare din procesul de fabricație. Înțelegerea parametrilor de proiectare vă va oferi o idee clară despre ceea ce ar trebui să obțină derapajul.
Inspecţie
Inspectați fizic derapajul pentru orice deteriorare vizibilă sau erori de instalare. Verificați conexiunile conductelor, cablurilor electrice și al conductelor. Asigurați -vă că toate componentele sunt instalate corespunzător și nu există piese libere. Căutați semne de scurgeri, cum ar fi petele de apă în jurul bobinelor de răcire sau liniilor de refrigerare.
Calibrarea instrumentelor
Veți avea nevoie de instrumente precise pentru a măsura diverși parametri în timpul testului. Calibrați termometrele, calibrele de presiune, contoarele de debit și alte dispozitive de măsurare pentru a vă asigura că oferă lecturi fiabile. Utilizarea instrumentelor necalibrate poate duce la rezultate inexacte și la interpretarea greșită a performanței derapajului.
Testarea funcției de încălzire
Să începem cu testarea funcției de încălzire a derapajului HVAC.
Test de creștere a temperaturii
Unul dintre indicatorii cheie ai performanței de încălzire este creșterea temperaturii pe elementul de încălzire. În primul rând, măsurați temperatura aerului de intrare la aportul secțiunii de încălzire. Apoi, măsurați temperatura aerului de ieșire după ce aerul a trecut prin elementul de încălzire. Diferența dintre aceste două temperaturi ar trebui să fie în cadrul specificațiilor de proiectare.
De exemplu, dacă proiectarea solicită o creștere a temperaturii de 20 ° F și măsurați o creștere de doar 15 ° F, ar putea însemna că elementul de încălzire nu funcționează la capacitate maximă. Acest lucru s -ar putea datora unei bobine de încălzire defectuoase, a unei probleme cu sursa de alimentare sau a unei probleme cu sistemul de control.
Calculul producției de căldură
Pentru a calcula producția de căldură a sistemului de încălzire, puteți utiliza formula:
$ Q = m \ times c_p \ times \ delta t $
În cazul în care $ Q $ este producția de căldură, $ m $ este debitul de masă al aerului, $ C_P $ este capacitatea specifică de căldură a aerului, iar $ \ delta t $ este creșterea temperaturii. Măsurați debitul de masă al aerului folosind un contor de debit și căutați capacitatea specifică de căldură a aerului (care este de aproximativ 0,24 BTU/lb - ° F în condiții standard). Comparați producția de căldură calculată cu producția de căldură de proiectare. Dacă valoarea calculată este mai mică decât valoarea de proiectare, este necesară o investigație suplimentară.
Testarea funcției de răcire
Acum, să trecem la testarea funcției de răcire.
Presiunea frigorifică și măsurarea temperaturii
Verificați presiunile frigorifice la partea înaltă și partea inferioară a sistemului de refrigerare. Aceste presiuni vă pot oferi o indicație a performanței compresorului și a ciclului frigorific. Măsurați temperaturile frigorifice în diferite puncte ale sistemului, cum ar fi la intrarea și ieșirea evaporatorului și condensatorului.
Relația de presiune - temperatura agentului frigorific urmează o curbă specifică. Prin compararea valorilor dvs. măsurate cu graficul standard de presiune - temperatură pentru agentul frigorific utilizat în derapaj, puteți determina dacă sistemul de refrigerare funcționează corect. De exemplu, dacă presiunea laterală scăzută este prea mare și temperatura este prea scăzută, ar putea indica o problemă cu supapa de expansiune sau cu o scurgere de refrigerare.
Test de capacitate de răcire
Similar cu funcția de încălzire, puteți măsura capacitatea de răcire a alunecării. Măsurați temperaturile aerului de intrare și ieșire ale secțiunii de răcire. De asemenea, măsurați debitul de masă al aerului. Capacitatea de răcire este cantitatea de căldură îndepărtată din aer pe măsură ce trece prin bobinele de răcire.
Utilizați aceeași formulă ca și pentru calculul producției de căldură, dar de data aceasta, $ \ delta t $ este scăderea temperaturii pe bobinele de răcire. Comparați capacitatea de răcire măsurată cu valoarea de proiectare. Dacă este mai mic, s -ar putea datora problemelor precum o bobină de răcire murdară, o penurie de refrigerare sau un compresor care funcționează defectuos.
Testarea funcției de ventilație
Ventilația este un alt aspect important al derapajului HVAC.
Măsurarea fluxului de aer
Utilizați un contor de debit pentru a măsura rata fluxului de aer prin conductă. Există diferite tipuri de contoare disponibile, cum ar fi anemometre și tuburi Pitot. Măsurați fluxul de aer în diferite puncte din sistemul de conducte pentru a vă asigura că aerul este distribuit uniform.
Rata fluxului de aer ar trebui să îndeplinească cerințele de proiectare pentru aplicația specifică. De exemplu, într -o fabrică, sistemul de ventilație poate avea nevoie să ofere un anumit număr de modificări de aer pe oră pentru a îndepărta contaminanții și a menține o calitate bună a aerului.
Test de distribuție a aerului
Verificați cum aerul este distribuit în spațiul deservit de Skid HVAC. Puteți utiliza tuburi de fum sau gaz de urmărire pentru a vizualiza mișcarea aerului. Căutați zone cu o circulație slabă a aerului, cum ar fi petele moarte unde nu ajunge aerul. Distribuția inegală a aerului poate duce la variații de temperatură și disconfort în spațiul ocupat.
Testarea sistemului de control
Sistemul de control al derapajului HVAC joacă un rol vital în performanțele sale generale.
Testarea punctului de referință
Testați capacitatea sistemului de control de a menține valorile de referință pentru temperatură, umiditate și alți parametri. Setați temperatura dorită sau nivelul de umiditate pe panoul de control și monitorizați modul în care reacționează alunecarea. Ar trebui să ajusteze funcționarea componentelor de încălzire, răcire și ventilație pentru a menține valorile reale aproape de punctul de referință.
De exemplu, dacă setați punctul de referință al temperaturii la 72 ° F, derapajul ar trebui să pornească sistemul de încălzire sau de răcire, după cum este necesar pentru a menține acea temperatură într -o toleranță acceptabilă, să zicem ± 2 ° F.
Secvență de funcționare
Verificați secvența de funcționare a diferitelor componente. Sistemul de control ar trebui să pornească și să oprească compresorul, ventilatoarele și alte componente în ordinea corectă. De exemplu, ventilatorul ar trebui să înceapă înainte de compresor pentru a asigura fluxul de aer adecvat peste bobinele de răcire. Secvențializarea incorectă poate duce la o defecțiune prematură a componentelor și la performanțe slabe.
Post - Analiza testelor
După ce ați finalizat toate testele, este timpul să analizați rezultatele.
Comparație cu specificațiile de proiectare
Comparați toate valorile măsurate cu specificațiile de proiectare. Dacă există abateri semnificative, investigați cauza principală. Ar putea fi o problemă cu componentele, instalarea sau sistemul de control.
Evaluarea eficienței energetice
Calculați consumul de energie al derapajului HVAC în timpul testului. Comparați -l cu consumul de energie preconizat pe baza proiectării. Dacă derapajul consumă mai multă energie decât se aștepta, căutați modalități de a -și îmbunătăți eficiența. Aceasta ar putea implica ajustarea setărilor de control, îmbunătățirea izolației conductei sau modernizarea unora dintre componente.
Generarea raportului
Creați un raport de testare detaliat care include toate rezultatele testelor, analiza și recomandările. Raportul ar trebui să fie clar și ușor de înțeles, astfel încât oricine îl citește poate obține o imagine bună a performanței derapajului.
Concluzie
Testarea performanței unui derapaj HVAC este un proces cuprinzător care necesită o planificare atentă și o atenție la detalii. Urmărind acești pași, vă puteți asigura că derapajul funcționează corect și îndeplinește cerințele aplicației intenționate.
Dacă sunteți pe piață pentru o derapaj HVAC sau aveți nevoie de mai multe informații despre produsele și serviciile noastre, nu ezitați să vă contactați. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru nevoile dvs. specifice.
Referințe
- Manual de proiectare a sistemelor HVAC, diverși autori
- Standarde ASHRAE pentru testarea HVAC și evaluarea performanței
