În calitate de furnizor principal de schimbătoare de căldură cu tub spiralat, am fost martor direct la eficiența și versatilitatea remarcabile pe care aceste unități le aduc în diverse aplicații industriale. Cu toate acestea, ca orice echipament complex, schimbătoarele de căldură cu tub spiralat nu sunt imune la posibilele moduri de defecțiune. Înțelegerea acestor moduri de defecțiune este crucială pentru a asigura performanța și fiabilitatea pe termen lung a sistemelor dumneavoastră de schimb de căldură. În această postare pe blog, voi aprofunda modurile de defecțiune comune ale schimbătoarelor de căldură cu tub spiralat, cauzele acestora și cum să le atenuăm.
Fouling
Fouling-ul este unul dintre cele mai răspândite moduri de defecțiune în schimbătoarele de căldură cu tub spiralat. Apare atunci când pe suprafețele de transfer de căldură se acumulează materiale nedorite, reducând eficiența transferului de căldură. Murdarea poate fi cauzată de o varietate de factori, printre care:
- Scalare: Depunerea sărurilor anorganice, cum ar fi carbonatul de calciu și sulfatul de magneziu, pe suprafețele de transfer de căldură. Detartrarea este adesea cauzată de duritatea mare a apei și poate fi exacerbată de temperaturi ridicate și debite scăzute.
- Biofouling: Creșterea microorganismelor, cum ar fi bacteriile, algele și ciupercile, pe suprafețele de transfer de căldură. Biofouling-ul este mai probabil să apară în sistemele cu apă caldă, stagnantă și poate duce la formarea de straturi de nămol care împiedică și mai mult transferul de căldură.
- Încrustare cu particule: Acumularea de particule solide, cum ar fi nisip, nămol și rugina, pe suprafețele de transfer de căldură. Încrustarea cu particule poate fi cauzată de calitatea proastă a apei și poate fi deosebit de problematică în sistemele cu debite mari.
Consecințele murdării pot fi semnificative. Eficiența redusă a transferului de căldură poate duce la un consum crescut de energie, scăderea performanței procesului și chiar la defecțiunea echipamentului. Pentru a atenua murdăria, este important să implementați o strategie cuprinzătoare de prevenire și control a murdării, care să includă:
- Tratarea apei: Tratarea apei utilizate în schimbătorul de căldură pentru a îndepărta impuritățile și pentru a preveni depunerile și depunerile biologice. Acest lucru poate implica utilizarea dedurizatoare de apă, aditivi chimici și sisteme de filtrare.
- Curățare regulată: Curățați regulat schimbătorul de căldură pentru a îndepărta orice murdărie acumulată. Acest lucru se poate face folosind metode mecanice, cum ar fi periajul și răzuirea, sau metode chimice, cum ar fi curățarea acidă.
- Optimizarea fluxului: Optimizarea debitelor și vitezelor în schimbătorul de căldură pentru a preveni acumularea de particule și a reduce riscul de murdărie.
Coroziune
Coroziunea este un alt mod obișnuit de defecțiune în schimbătoarele de căldură cu tub spiralat. Apare atunci când suprafețele metalice ale schimbătorului de căldură reacționează cu mediul înconjurător, ducând la deteriorarea materialului. Coroziunea poate fi cauzată de o varietate de factori, printre care:
- Atac chimic: Reacția suprafețelor metalice cu substanțele chimice din fluidul de proces, cum ar fi acizi, alcalii și săruri. Atacul chimic poate fi deosebit de problematic în sistemele cu fluide de proces agresive și poate duce la formarea de gropi, fisuri și găuri pe suprafețele metalice.
- Coroziunea Galvanică: Coroziunea care apare atunci când două metale diferite sunt în contact unul cu celălalt în prezența unui electrolit. Coroziunea galvanică poate fi accelerată de temperaturi ridicate și debite mari și poate duce la deteriorarea rapidă a metalului mai puțin nobil.
- Fisurarea prin coroziune sub tensiune: Fisura care apare atunci cand un metal este supus unei combinatii de solicitare de tractiune si un mediu corosiv. Fisurarea prin coroziune sub tensiune poate fi deosebit de problematică în sistemele cu niveluri ridicate de solicitare și poate duce la defectarea bruscă a schimbătorului de căldură.
Consecințele coroziunii pot fi severe. Schimbătoarele de căldură corodate se pot scurge, ducând la pierderea fluidului de proces și la o potențială contaminare a mediului. De asemenea, pot experimenta o eficiență redusă a transferului de căldură și un consum de energie crescut. Pentru a atenua coroziunea, este important să selectați materialele adecvate pentru schimbătorul de căldură și să implementați o strategie cuprinzătoare de prevenire și control a coroziunii, inclusiv:
- Selectarea materialelor: Selectarea materialelor care sunt rezistente la coroziune în mediul de proces specific. Aceasta poate implica utilizarea de oțel inoxidabil, titan sau alte aliaje rezistente la coroziune.
- Acoperire și căptușeală: Aplicarea unui strat sau căptușeală pe suprafețele metalice ale schimbătorului de căldură pentru a le proteja de coroziune. Acest lucru se poate face folosind o varietate de materiale, cum ar fi epoxidice, cauciuc și ceramică.
- Protecție catodică: Folosirea protecției catodice pentru a preveni coroziunea prin alimentarea cu curent electric continuu pe suprafețele metalice ale schimbătorului de căldură. Acest lucru se poate face folosind anozi de sacrificiu sau sisteme de curent imprimat.
Defecțiune mecanică
Defecțiunea mecanică este un alt mod potențial de defecțiune în schimbătoarele de căldură cu tub spiralat. Poate apărea din cauza mai multor factori, printre care:
- Vibrație: Vibrația schimbătorului de căldură poate provoca fisurarea prin oboseală și slăbirea tuburilor și a altor componente. Vibrațiile pot fi cauzate de o varietate de factori, inclusiv echipamente rotative dezechilibrate, vibrații induse de fluxul de fluid și surse externe de vibrații.
- Stresul termic: Expansiunea și contracția termică a tuburilor și a altor componente ale schimbătorului de căldură poate provoca stres și deformare. Tensiunea termică poate fi deosebit de problematică în sistemele cu diferențe mari de temperatură și poate duce la fisurarea și defectarea tuburilor.
- Suprapresiune: Suprapresiunea schimbătorului de căldură poate cauza ruperea sau spargerea tuburilor și a altor componente. Suprapresiunea poate fi cauzată de o varietate de factori, inclusiv blocaje în calea curgerii, defectarea supapelor de limitare a presiunii și presiuni excesive ale procesului.
Consecințele defecțiunii mecanice pot fi catastrofale. Tuburile rupte sau sparte pot duce la pierderea fluidului de proces și la o potențială contaminare a mediului. De asemenea, pot provoca daune altor echipamente și pot prezenta un pericol pentru siguranța personalului. Pentru a atenua defecțiunile mecanice, este important să proiectați schimbătorul de căldură pentru a rezista la condițiile de funcționare așteptate și să implementați un program cuprinzător de întreținere și inspecție, care să includă:
- Analiza vibrațiilor: Efectuarea unei analize regulate a vibrațiilor pentru a detecta și diagnostica orice problemă de vibrație în schimbătorul de căldură. Acest lucru se poate face folosind senzori și analizoare de vibrații.
- Analiza tensiunii termice: Efectuarea analizei de stres termic pentru a se asigura că tuburile și alte componente ale schimbătorului de căldură pot rezista la sarcinile termice așteptate. Acest lucru se poate face folosind software-ul de inginerie asistată de computer (CAE).
- Testare de presiune: Efectuarea de teste regulate de presiune pentru a se asigura că schimbătorul de căldură poate rezista la presiunile de funcționare așteptate. Acest lucru se poate face folosind teste hidrostatice sau teste pneumatice.
Eșecul etanșării
Defectarea etanșării este un alt mod potențial de defecțiune în schimbătoarele de căldură cu tub spiralat. Apare atunci când etanșările dintre tuburi și foile tubulare sau între carcasă și capacele de capăt eșuează, ducând la scurgerea fluidului de proces. Defectarea etanșării poate fi cauzată de o varietate de factori, inclusiv:
- Instalare necorespunzătoare: Instalarea necorespunzătoare a garniturilor poate duce la deteriorarea sau alinierea necorespunzătoare a acestora, ducând la scurgeri. Instalarea necorespunzătoare poate fi cauzată de o varietate de factori, inclusiv setări incorecte ale cuplului, selecția necorespunzătoare a garniturii și curățarea inadecvată a suprafețelor de etanșare.
- Uzură: Uzura sigiliilor de-a lungul timpului le poate face sa-si piarda elasticitatea si capacitatea de etansare, ceea ce duce la scurgeri. Uzura poate fi accelerată de temperaturi ridicate, presiuni mari și fluide de proces agresive.
- Atac chimic: Atacul chimic al etanșărilor de către fluidul de proces le poate determina să se degradeze și să-și piardă capacitatea de etanșare, ducând la scurgeri. Atacul chimic poate fi deosebit de problematic în sistemele cu fluide de proces agresive și poate fi accelerat de temperaturi ridicate și presiuni ridicate.
Consecințele defectării etanșării pot fi semnificative. Scurgerile de fluid de proces pot duce la pierderea produsului, contaminarea mediului și potențiale pericole de siguranță. Pentru a atenua defectarea etanșării, este important să selectați etanșările adecvate pentru schimbătorul de căldură și să implementați un program cuprinzător de întreținere și inspecție, care să includă:
- Instalare corectă: Asigurarea ca garniturile sunt montate corect si conform recomandarilor producatorului. Acest lucru poate implica utilizarea de chei dinamometrice, lubrifianți pentru garnituri și alte instrumente de instalare.
- Inspecție regulată: Inspectarea regulată a etanșărilor pentru semne de uzură, deteriorare sau degradare. Acest lucru se poate face vizual sau folosind metode de testare nedistructive.
- Înlocuire: Înlocuirea etanșărilor după cum este necesar pentru a se asigura că își mențin capacitatea de etanșare. Acest lucru poate implica utilizarea de piese de schimb și kituri de schimb.
Concluzie
În concluzie, schimbătoarele de căldură cu tub spiralat sunt echipamente fiabile și eficiente, dar nu sunt imune la posibilele moduri de defecțiune. Înțelegerea modurilor obișnuite de defecțiune ale schimbătoarelor de căldură cu tub spiralat, a cauzelor acestora și a modului de atenuare a acestora este crucială pentru a asigura performanța și fiabilitatea pe termen lung a sistemelor dumneavoastră de schimb de căldură. În calitate de furnizor de schimbătoare de căldură cu tub spiralat, ne angajăm să oferim clienților noștri produse de înaltă calitate și asistență tehnică cuprinzătoare pentru a-i ajuta să prevină și să rezolve eventualele moduri de defecțiune.

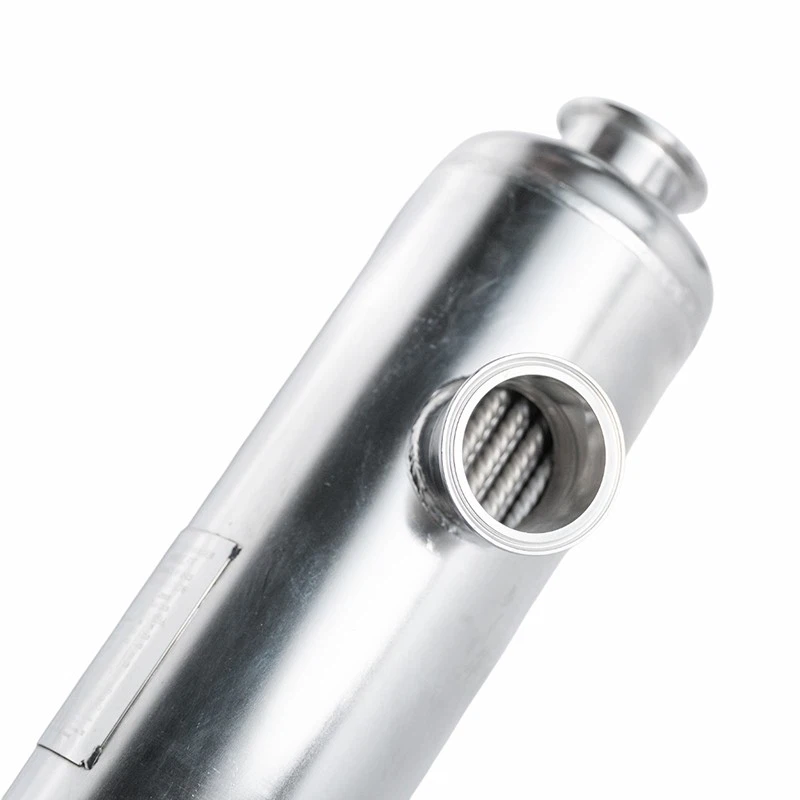

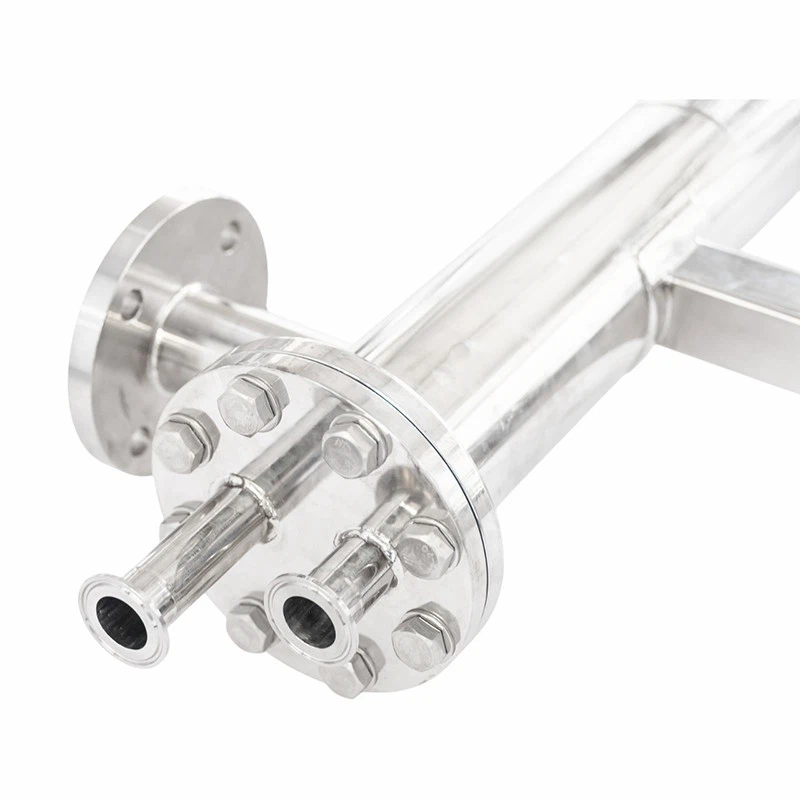

Dacă sunteți interesat să aflați mai multe despre schimbătoarele noastre de căldură cu tub spiralat sau despre alte produse pentru schimbătoare de căldură, cum ar fiSchimbător de căldură cu folie tubulară dublă pentru industria farmaceutică,Schimbător de căldură cu carcasă și tub pentru industria alimentară, sauSchimbător de căldură cu carcasă și tub din titan, vă rugăm să nu ezitați să ne contactați. Am fi bucuroși să discutăm despre cerințele dumneavoastră specifice și să vă oferim o soluție personalizată.
Referințe
- Incropera, FP, DeWitt, DP, Bergman, TL și Lavine, AS (2007). Fundamentele transferului de căldură și masă. John Wiley & Sons.
- Green, DW și Perry, RH (2007). Manualul inginerilor chimiști al lui Perry. McGraw-Hill.
- Codul cazanelor și recipientelor sub presiune ASME, secțiunea VIII, diviziunea 1. (2019). Reguli pentru construcția recipientelor sub presiune. Societatea Americană a Inginerilor Mecanici.
