Hei acolo! În calitate de furnizor de schimbătoare de căldură cu plăci, sunt adesea întrebat despre tiparele de flux în aceste dispozitive ingenioase. Așa că, m-am gândit să-mi iau un moment pentru a o detalia pentru tine într-un mod ușor de înțeles.
Ce este exact un schimbător de căldură cu plăci?
Înainte de a ne scufunda în modelele de curgere, să trecem rapid peste ce este un schimbător de căldură cu plăci. Este un tip de schimbător de căldură care utilizează o serie de plăci subțiri, ondulate, pentru a transfera căldura între două fluide. Aceste plăci sunt stivuite împreună, creând canale prin care fluidele să curgă. Schimbătoarele de căldură cu plăci sunt super eficiente, compacte și ușor de întreținut, motiv pentru care sunt utilizate într-o gamă largă de industrii, de la sisteme HVAC până la procesarea alimentelor și a băuturilor.
Tipuri de modele de flux
Există trei tipuri principale de modele de curgere într-un schimbător de căldură cu plăci: flux paralel, contracurent și flux transversal. Fiecare model are propriile sale avantaje și dezavantaje, iar alegerea modelului de curgere depinde de aplicația specifică.
Curgerea paralelă
Într-un aranjament de curgere paralelă, atât fluidele calde, cât și cele reci intră în schimbătorul de căldură la același capăt și curg în aceeași direcție. Aceasta înseamnă că diferența de temperatură dintre cele două fluide este cea mai mare la intrare și scade treptat pe măsură ce se deplasează prin schimbător.
Principalul avantaj al fluxului paralel este că este relativ simplu de proiectat și operat. Cu toate acestea, nu este cel mai eficient model de curgere, deoarece diferența medie de temperatură dintre cele două fluide este mai mică în comparație cu contracurent. Aceasta înseamnă că este necesar un schimbător de căldură mai mare pentru a realiza aceeași cantitate de transfer de căldură.
Contraflux
Contracurent este modelul de curgere cel mai comun și eficient în schimbătoarele de căldură cu plăci. În acest aranjament, fluidele calde și reci intră în schimbătorul de căldură la capete opuse și curg în direcții opuse. Acest lucru creează o diferență de temperatură mai uniformă între cele două fluide în schimbător, ceea ce maximizează rata de transfer de căldură.
Principalul avantaj al contracurentului este eficiența sa ridicată. Deoarece diferența de temperatură dintre cele două fluide este menținută la un nivel relativ constant, un schimbător de căldură mai mic poate fi utilizat pentru a obține aceeași cantitate de transfer de căldură în comparație cu fluxul paralel. Cu toate acestea, contracurent poate fi mai complex de proiectat și de operat, în special în aplicațiile în care debitele celor două fluide trebuie controlate cu atenție.
Flux încrucișat
Într-un aranjament cu flux încrucișat, fluidele calde și reci curg perpendicular unul pe celălalt. Acest tip de curgere este utilizat în mod obișnuit în aplicațiile în care unul dintre fluide are un debit mult mai mare decât celălalt.
Principalul avantaj al fluxului încrucișat este că poate oferi un grad ridicat de transfer de căldură într-un design relativ compact. Cu toate acestea, nu este la fel de eficient ca contracurent deoarece diferența de temperatură dintre cele două fluide nu este la fel de uniformă. Aceasta înseamnă că poate fi necesar un schimbător de căldură mai mare pentru a realiza aceeași cantitate de transfer de căldură.
Factori care afectează tiparele de flux
Alegerea modelului de curgere într-un schimbător de căldură cu plăci nu este determinată doar de tipul de aplicare, ci și de alți factori, printre care:
- Debite:Debitele fluidelor calde și reci pot afecta alegerea modelului de curgere. În general, contracurent este preferat atunci când debitele celor două fluide sunt similare, în timp ce fluxul transversal poate fi mai potrivit atunci când unul dintre fluide are un debit mult mai mare.
- Diferențe de temperatură:Diferența de temperatură dintre fluidele calde și cele reci joacă, de asemenea, un rol în alegerea modelului de curgere. Contracurent este utilizat de obicei atunci când trebuie menținută o diferență mare de temperatură, în timp ce curgerea paralelă poate fi suficientă pentru aplicații cu o diferență de temperatură mai mică.
- Căderea de presiune:Căderea de presiune în schimbătorul de căldură este un alt factor important de luat în considerare. În general, curgerea paralelă are o cădere de presiune mai mică în comparație cu contracurent, ceea ce poate fi un avantaj în aplicațiile în care consumul de energie trebuie redus la minimum.
Aplicații ale diferitelor modele de flux
Acum că am acoperit diferitele tipuri de modele de flux și factorii care afectează alegerea acestora, să aruncăm o privire la câteva aplicații comune ale fiecărui model de flux.
Curgerea paralelă
Curgerea paralelă este utilizată în mod obișnuit în aplicațiile în care este necesar un proiect de schimbător de căldură simplu și rentabil. Câteva exemple includ:
- Preîncălzirea sau răcirea fluidelor:În unele procese industriale, schimbătoarele de căldură cu flux paralel sunt folosite pentru a preîncălzi sau răci un fluid înainte ca acesta să intre într-o unitate principală de procesare.
- Aplicații la temperaturi scăzute:Curgerea paralelă poate fi potrivită pentru aplicații în care diferența de temperatură dintre cele două fluide este relativ mică, cum ar fi în unele sisteme HVAC.
Contraflux
Contracurent este modelul de curgere preferat în majoritatea aplicațiilor datorită eficienței sale ridicate. Unele aplicații comune ale schimbătoarelor de căldură cu plăci în contracurent includ:
- Generare de energie:În centralele electrice, schimbătoarele de căldură în contracurent sunt folosite pentru a transfera căldura de la abur în apa de răcire, ceea ce ajută la îmbunătățirea eficienței procesului de generare a energiei.
- Prelucrare chimică:Schimbătoarele de căldură în contracurent sunt utilizate pe scară largă în industria chimică pentru a transfera căldură între diferite fluxuri chimice, cum ar fi în producția de îngrășăminte și petrochimice.
- Prelucrarea alimentelor și a băuturilor:În industria alimentară și a băuturilor, schimbătoarele de căldură în contracurent sunt utilizate pentru pasteurizarea, sterilizarea și răcirea diferitelor produse, cum ar fi laptele, sucul și berea.
Flux încrucișat
Fluxul încrucișat este utilizat în mod obișnuit în aplicațiile în care unul dintre fluide are un debit mult mai mare decât celălalt. Câteva exemple includ:
- Sisteme de climatizare:În sistemele de aer condiționat, schimbătoarele de căldură cu flux încrucișat sunt folosite pentru a transfera căldura între agent frigorific și aer, ceea ce ajută la răcirea și dezumidificarea aerului.
- Radiatoare auto:Radiatoarele cu flux încrucișat sunt utilizate în mod obișnuit în mașini și camioane pentru a răci lichidul de răcire a motorului, ceea ce ajută la prevenirea supraîncălzirii motorului.
Schimbătoarele noastre de căldură cu plăci
În calitate de furnizor de schimbătoare de căldură cu plăci, oferim o gamă largă de produse cu diferite modele de flux pentru a satisface nevoile specifice ale clienților noștri. Indiferent dacă aveți nevoie de un schimbător de căldură cu flux paralel, contracurent sau încrucișat, avem expertiza și experiența pentru a vă oferi soluția potrivită.

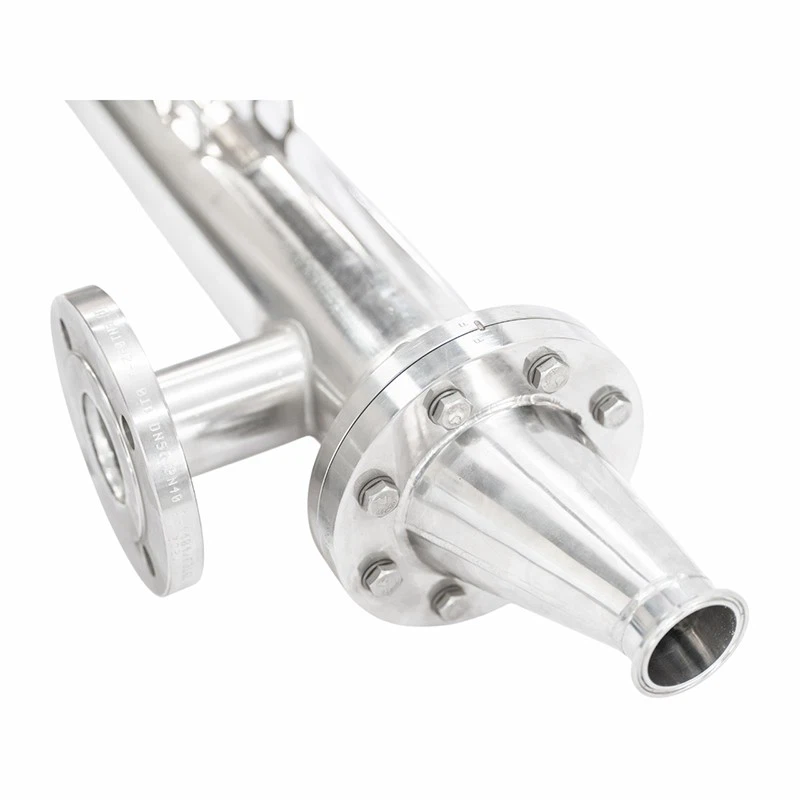

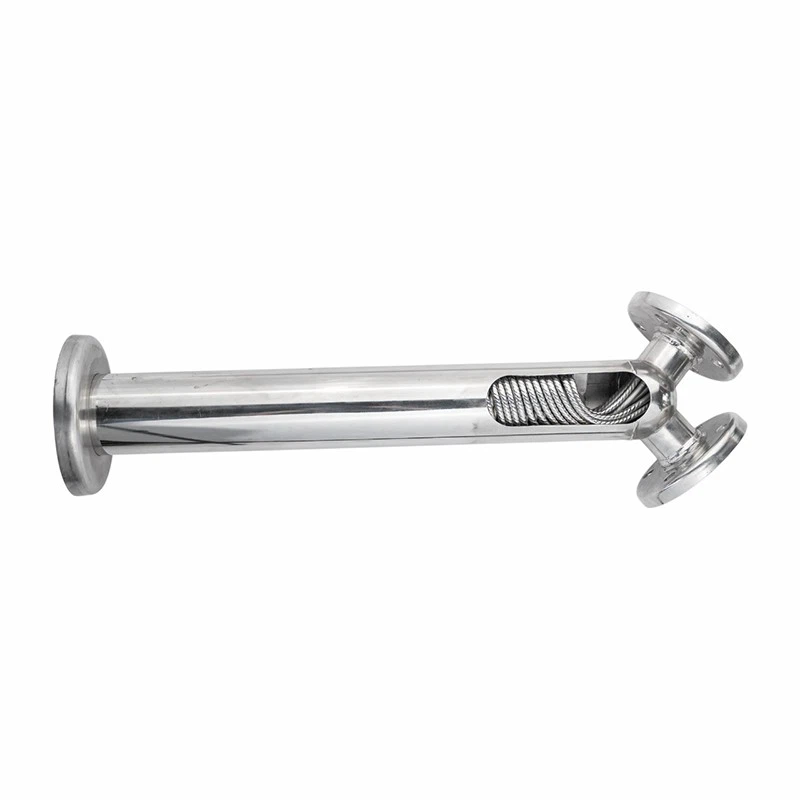

Pe lângă schimbătoarele de căldură cu plăci, oferim și alte tipuri de schimbătoare de căldură, cum ar fiCondensator,Schimbător de căldură cu folie tubulară dublă pentru industria medicală, șiSchimbător de căldură cu carcasă și tub. Produsele noastre sunt proiectate și fabricate la cele mai înalte standarde de calitate și performanță și oferim prețuri competitive și servicii excelente pentru clienți.
Concluzie
În concluzie, modelul de curgere într-un schimbător de căldură cu plăci joacă un rol crucial în determinarea eficienței și performanței acestuia. Înțelegând diferitele tipuri de modele de flux și factorii care afectează alegerea acestora, puteți selecta schimbătorul de căldură potrivit pentru aplicația dumneavoastră specifică.
Dacă sunteți interesat să aflați mai multe despre schimbătoarele noastre de căldură cu plăci sau despre alte produse pentru schimbătoare de căldură, vă rugăm să nu ezitați să ne contactați. Am fi bucuroși să discutăm despre cerințele dvs. și să vă oferim o soluție personalizată. Să începem o conversație și să vedem cum vă putem ajuta cu nevoile dvs. de transfer de căldură!
Referințe
- Incropera, FP, DeWitt, DP, Bergman, TL și Lavine, AS (2019). Fundamentele transferului de căldură și masă. Wiley.
- Shah, RK și Sekulic, DP (2003). Elementele fundamentale ale proiectării schimbătorului de căldură. Wiley.
